R1 Pro 开箱启动指南

在本教程中,我们将提供详细的说明,指导您如何正确地开箱Galaxea R1 Pro,连接电缆,安装机械臂,以及如何远程控制R1 Pro,以实现更好的通信和探索更多功能。

1.物品清单检查

收到产品时,请根据以下清单检查包装盒内的物品是否齐全。(部分物品在航空箱内)

物品 数量
R1 Pro 本体 1
A2 机械臂 2
G1 夹爪 2
遥控器 1
内六角扳手套组 1
充电器&电缆线套组 1
电缆线束包 1
A2 电机驱动更新CAN 盒 + 转接板 1

此外,仍需准备以下物品:

物品 数量
显示器&键盘&鼠标 1
电脑 1
WiFi 网络 1
HDMI线 1

注意: 为确保产品正常运行,请将R1 Pro放置在干燥、通风良好的环境中,并确保周围没有障碍物或危险物品。

2. 开箱

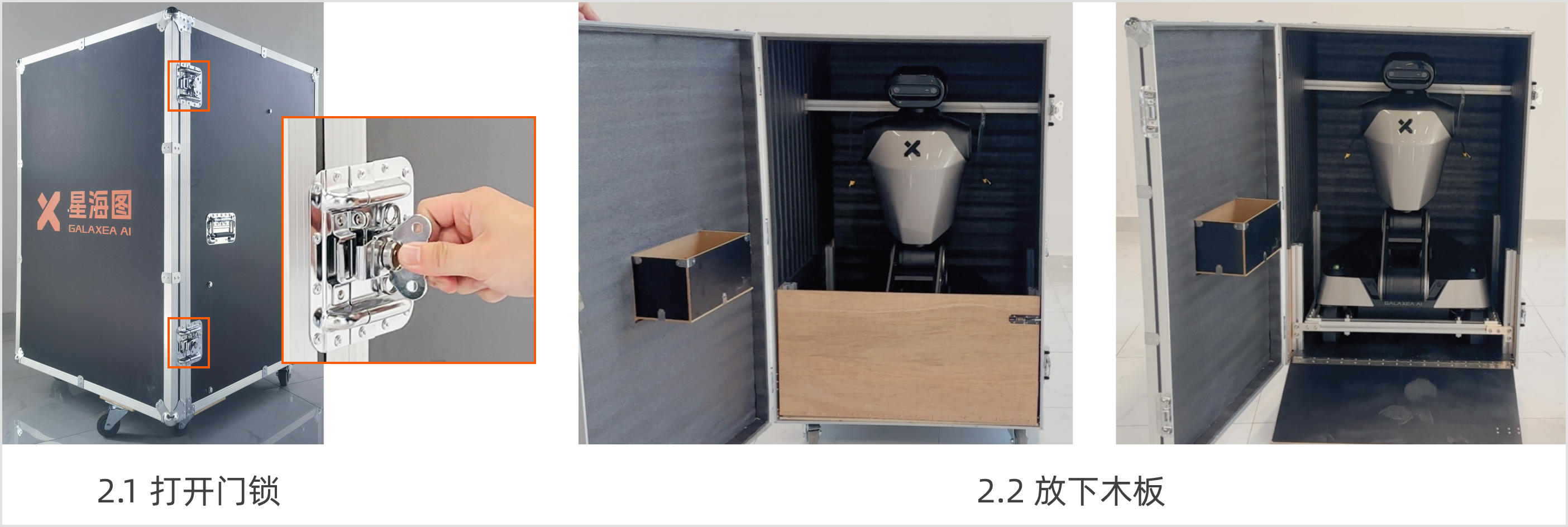

2.1 打开箱锁

找到箱子左侧的两个锁,打开锁片,并逆时针旋转即可打开箱门。

R1Pro_2.1_2.2_unlock_cn

2.2 放下盖板

箱门前侧有一个用于使R1 Pro沿其下滑的木板。将板子放平到地面上。

2.3 移除箱内固定件

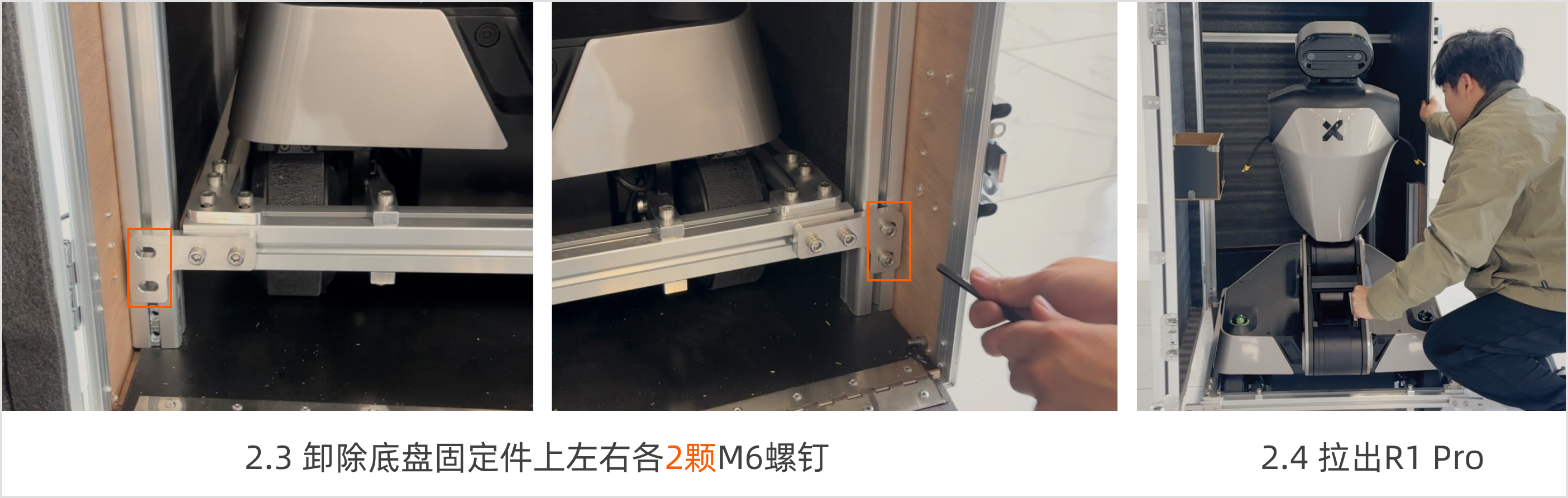

使用L型六角扳手(M6)卸下6个固定螺钉,如下图所示。

R1Pro_2.3_2.4_pullout_cn

2.4 拉出R1 Pro

将机器人从箱子里拉出来,过程中请避免碰撞。

2.5 移除底盘固定件

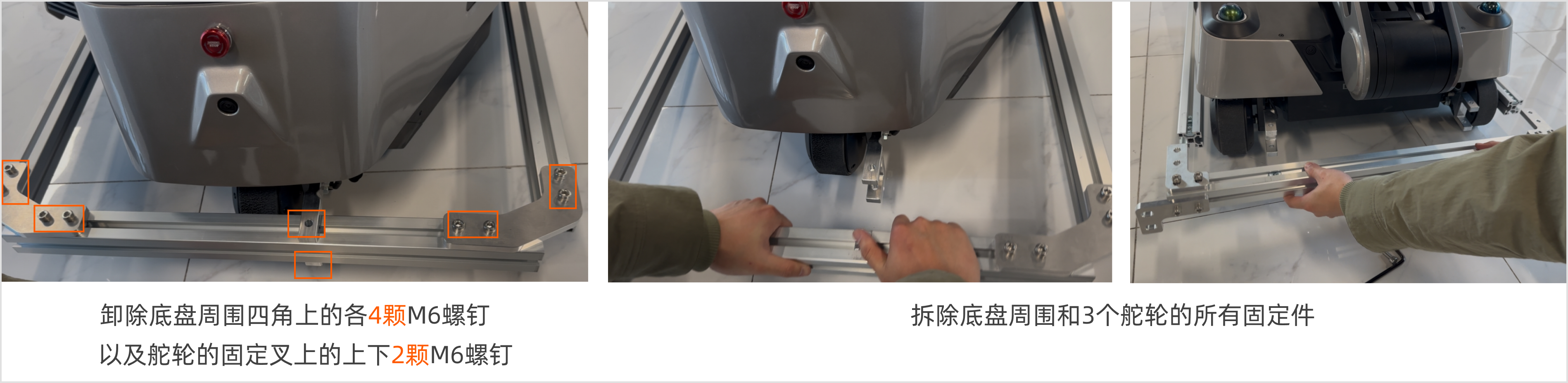

底盘周围装有固定件型材,使用L型六角扳手(M6)卸除四角上的各4颗螺钉。

每个舵轮旁有固定叉型材,使用L型六角扳手(M6)卸除上下2颗螺钉。

随后即可拆除底盘周围的所有固定件。

R1Pro_2.5_chassis_fix_cn

2.6 拆除舵轮固定件

按照以下步骤拆除三个舵轮的固定件:

  1. 将装有固定件的舵轮旋转到两侧,即可露出固定螺钉。
  2. 使用L型六角扳手(M6)卸下轮子上的六个固定螺丝。
  3. 将轮子转回原位。

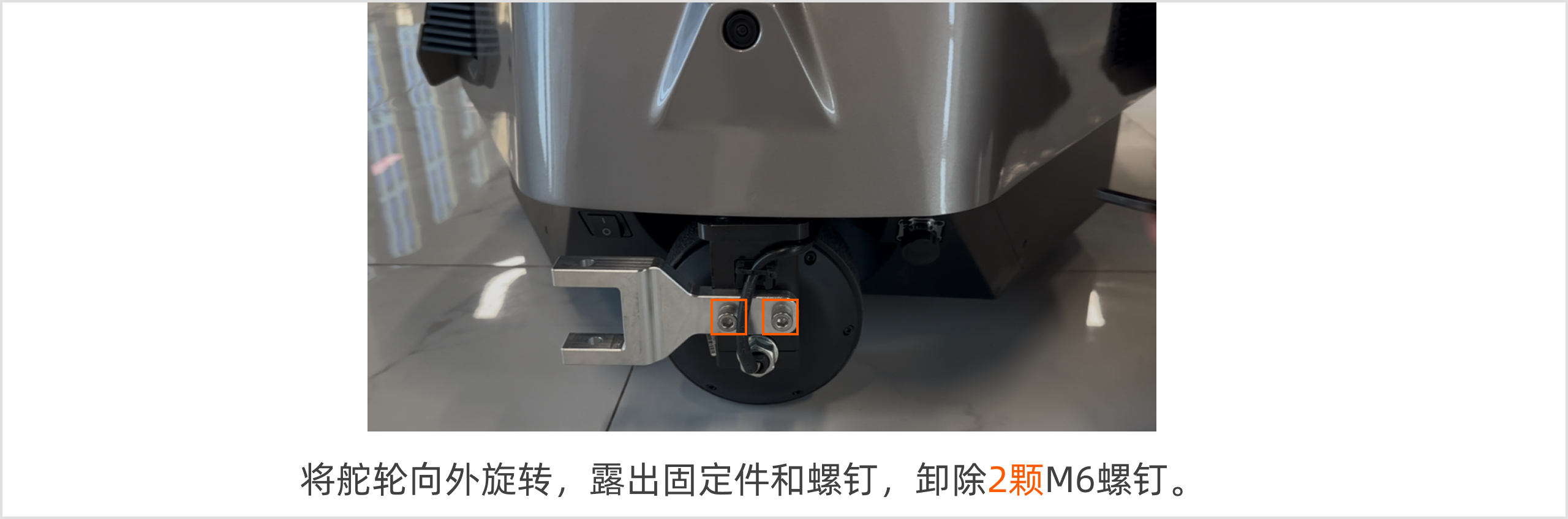

R1Pro_2.6_wheel_fix_cn

3. 开机

3.1 连接HDMI和USB

重要提示:为了您的安全,请在连接任何电缆之前先关闭R1 Pro的电源。

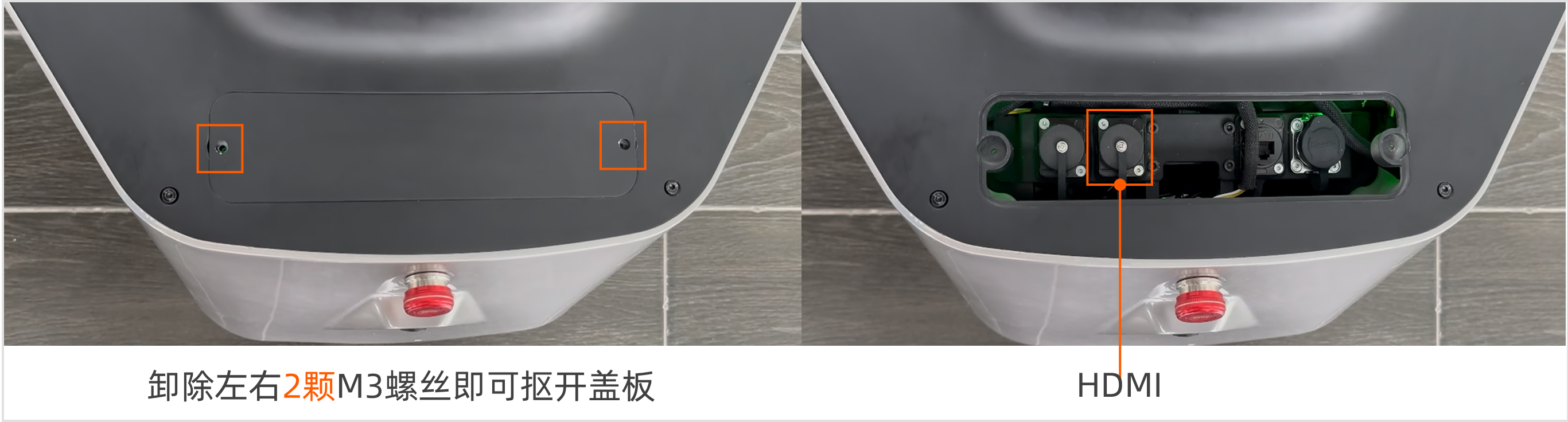

请按照以下步骤连接R1 Pro: 1. 使用L型六角扳手(M3)卸下底盘外设接口盖上的两个M3螺钉。

  1. 将HDMI电缆连接到底盘和显示器。请确保连接牢固,避免松动。 R1Pro_3.1_hdmi_cn

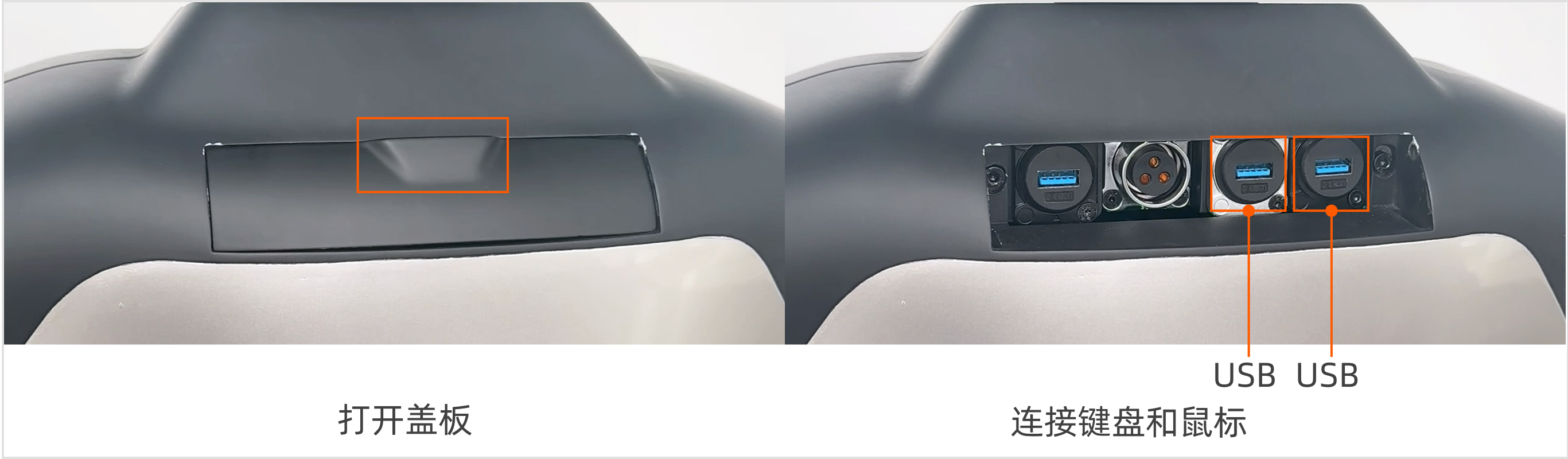

  2. 将USB接口连接到鼠标、键盘和胸腔。请确保连接牢固,避免松动。 R1Pro_3.1_usb_cn

3.2 打开电源

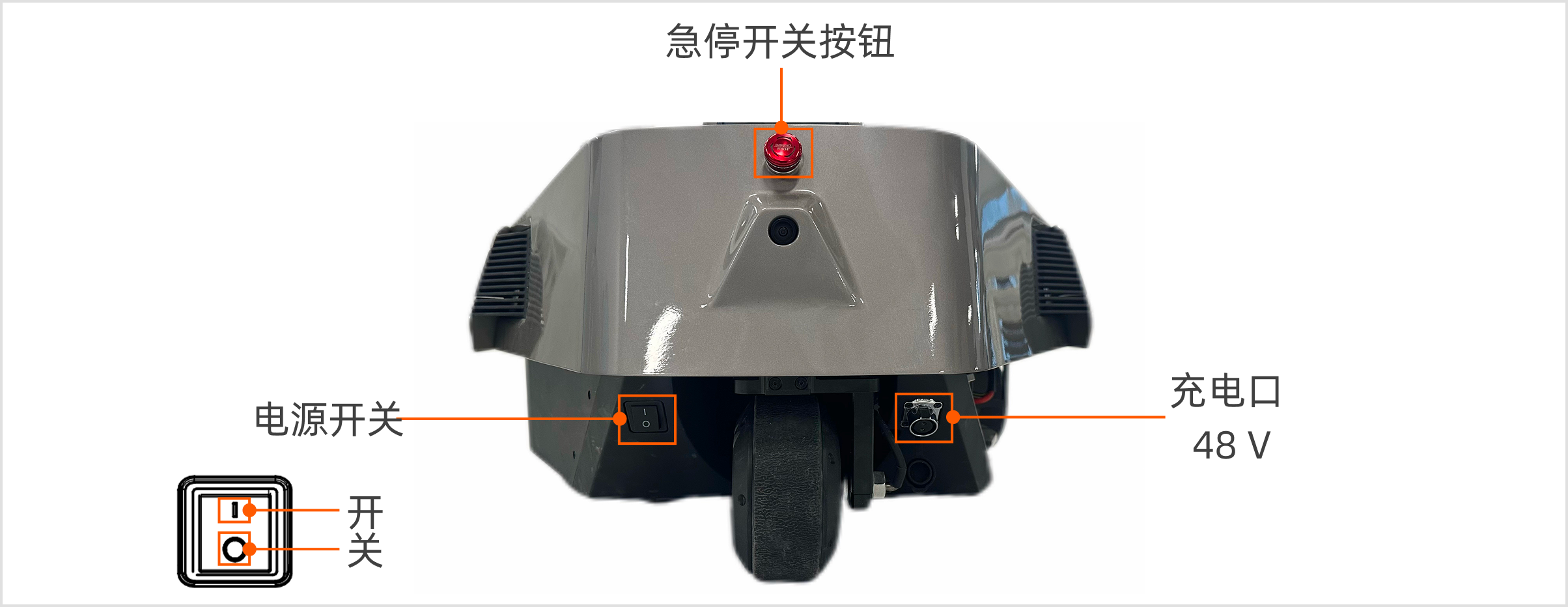

按下底盘后侧底部的船形电源按钮,即可开机。关闭电源按钮,即可关机。

注意:请保持紧急停止按钮抬起,并打开位于底盘左后底部的船形电源按钮。如果电源之前是开着的,您需要先关闭再打开;否则,显示器可能无法工作。

R1Pro_3.2_poweron_cn

3.2.1 充电

如果机器人的底盘内有电池但电量耗尽,应先充电然后再打开按钮。电源端口位于底盘后侧底部。

充电步骤如下所示:

  1. 拧开电源充电口盖。
  2. 将电源线插入端口。当充电器上的红灯亮起时,且机器人底盘侧边的电源指示灯橙绿色频闪状态,表示机器人正在充电。

3.2.2 更换电池

如果机器人的底盘内没有电池,请先安装电池。电池位于底盘右侧底部。

更换电池步骤如下所示:

  1. 拆除底盘侧边盖板的2个螺丝,并向有滑动盖板即可拆卸。
  2. 将电池推入底盘。
  3. 将电池电缆连接到底盘。
  4. 关闭盖板。

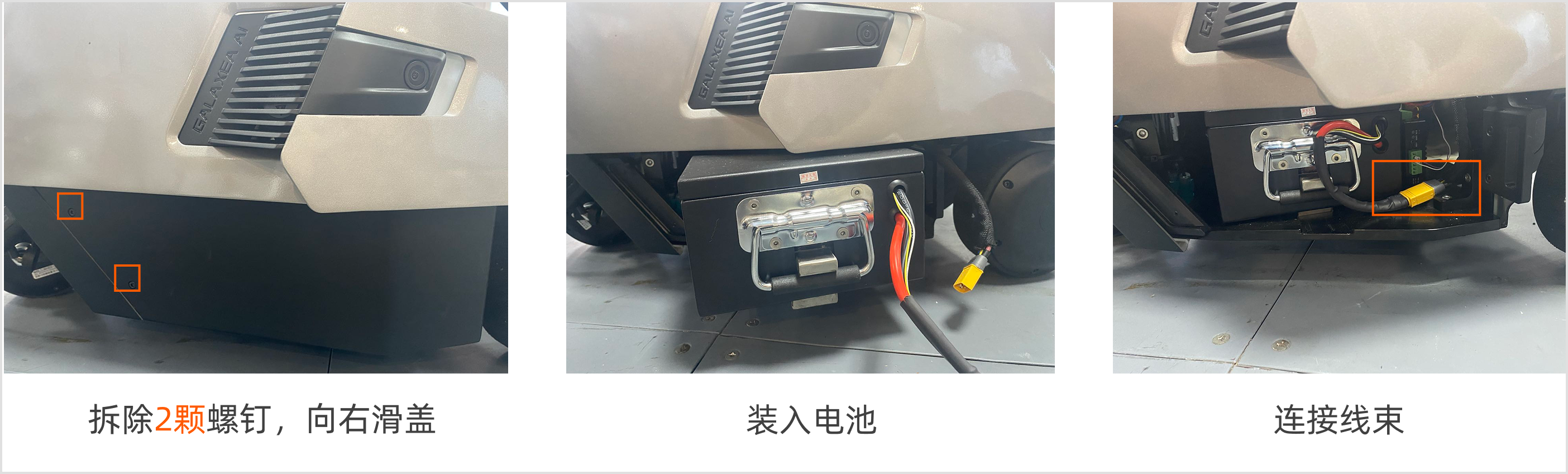

R1Pro_3.2.2_battery_install_cn

4. 连接R1 Pro

4.1 本地连接

如果不需要远程连接和控制R1 Pro,请继续在原有的显示器和键盘上操作,并保持HDMI和USB电缆连接。然后进行第4.3节-启动CAN驱动程序,继续后续流程。

4.2 远程连接

4.2.1 获取IP地址

R1 Pro开机后,等待连接机器人的显示器显示桌面。

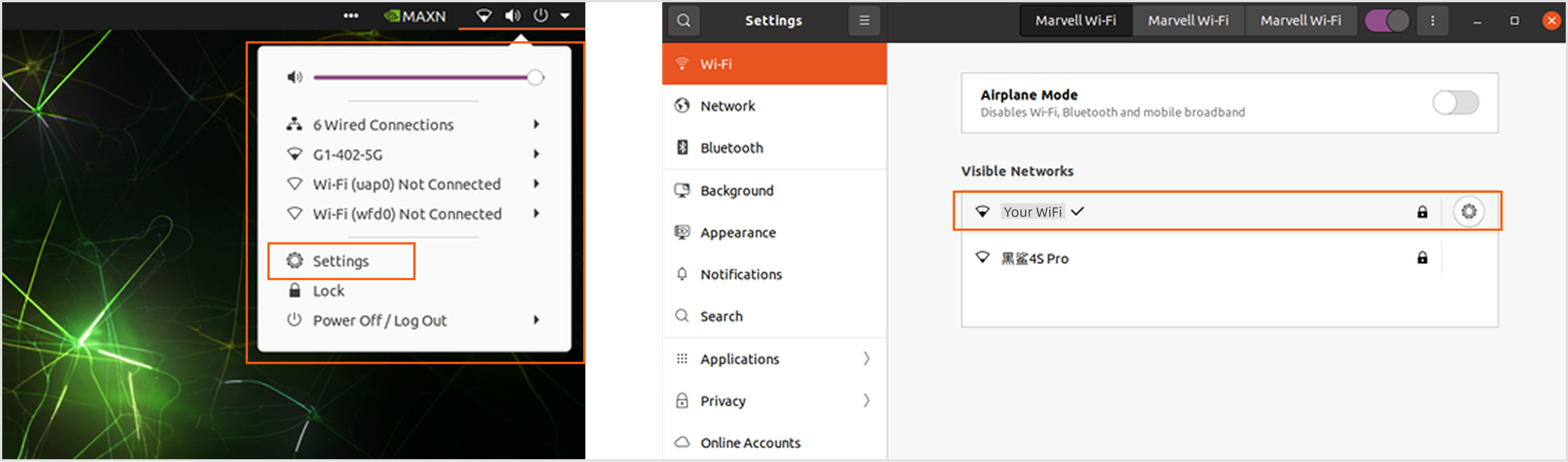

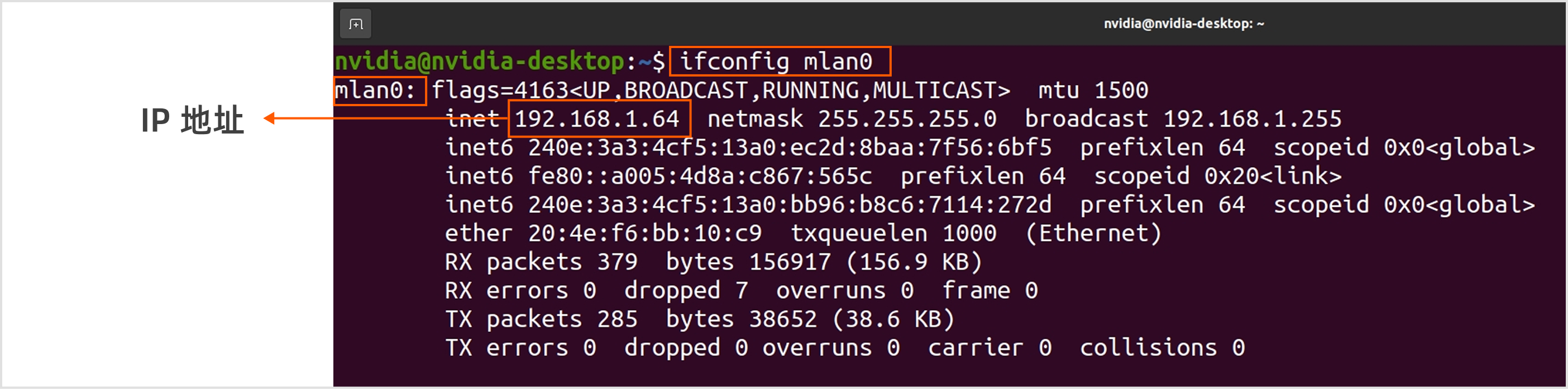

  1. 点击“设置”并连接WiFi。 R1Pro_4.2.1_ip_cn

  2. Ctrl + Alt + T 打开终端,并输入以下命令:

    ifconfig mlan0


  3. 找到mlan0。R1 Pro Orin的IP地址是:192.xxx.xxx.xxxR1Pro_4.2.1_wifi_cn

4.2.2 通过SSH连接

  1. 使用另一台计算机。

  2. 在终端输入以下命令以连接Orin。

        ssh nvidia@IP address
        # 密码(默认):nvidia


  3. 如果连接成功,请断开HDMI和USB电缆,并关闭底盘和胸腔的外设接口盖,以免影响活动范围。然后进行第4.3节-启动CAN驱动程序,继续后续流程。如果连接失败,请及时联系我们support@galaxea.ai提供技术支持。

4.3 启动CAN驱动程序

在控制R1 Pro的整个过程中,您需要打开多个终端。我们建议您使用TMUX。常用指令如下: - 创建新终端:按Ctrl + B然后按C。 - 切换终端:按Ctrl + B然后按数字,数字表示终端窗口的序号。

现在,请按照以下步骤启动CAN驱动程序。

  1. 启动TMUX。

    tmux


  2. 启动FDCAN通信。

    bash ~/can.sh
    # 可能需要再次输入密码:nvidia
    # 若出现“RTNETLINK answers: Device or resource busy”这个错误信息,通常表示你尝试配置的设备(如网络接口或CAN收发器)已经被配置并且正在运行中。

    若上述命令使用无效,也可以使用运行一下命令
    sudo ip link set can0 type can bitrate 1000000 dbitrate 5000000 fd on dsample-point 0.8
    sudo ip link set up can0


  3. 按下Ctrl + BC,创建新终端,然后启动HDAS。

    source {your_download_path}/install/setup.bash
    cd {your_download_path}/install/startup_config/share/startup_config/script
    ./robot_startup.sh boot ../sessions.d/ATCStandard/R1PROBody.d/

    推荐您将SDK 解压至 ~/galaxea 目录下

4.4 第一次自检

重要提示:在对R1 Pro进行任何操作之前,您必须完成R1 Pro自检以确保安全。

请确保:

  • R1 Pro已出箱且所有固定件已移除。
  • R1 Pro保持折叠状态,没有安装机械臂。

按照以下步骤进行第一次自检。

  1. Ctrl + B然后按C创建新终端。然后启动自检。

     cd ~/galaxea/install
     source setup.bash
     ros2 run rds_ros rds_ros_node

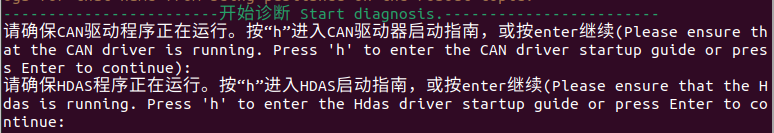

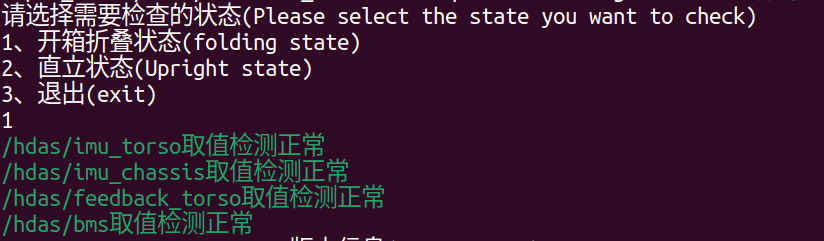

    根据提示按下Enter回车键,通过后即可开始自检。 R1Pro_4.4_1stcheck_cn 此时,自检会检查当前产品所拥有的全部外设状态。在开箱时,无须关注除躯干、底盘及手臂之外的所有报错。 (由于暂未启动任何相机,所以此时可忽略与camera相关的报错) R1Pro_4.4_2_1stcheck_cn 等待自检进行完成后,请输入 1,开始进行开箱折叠状态(folding state)时,躯干下蹲且未安装双臂的自检。 R1Pro_4.4_3_1stcheck_cn 如果出现警告或报错,请及时联系我们提供技术支持!

  2. 如果出现警告,如下图所示,请及时联系我们提供技术支持。

4.5 控制躯干站立

重要提示:为了您的安全,请确保R1 Pro已出箱,且没有任何干扰或固定件。否则,躯干可能会进入自锁保护状态。

完成自检后,您可以通过命令躯干和底盘并使用遥控器使R1 Pro站立起来。

4.5.1 启动上位机控制

按下 Ctrl + BC 创建新终端,启动臂部和躯干控制。

source ~/galaxea/install/setup.bash
cd ~/galaxea/install/mobiman/share/mobiman/scripts
python3 r1pro_test_open_box.py

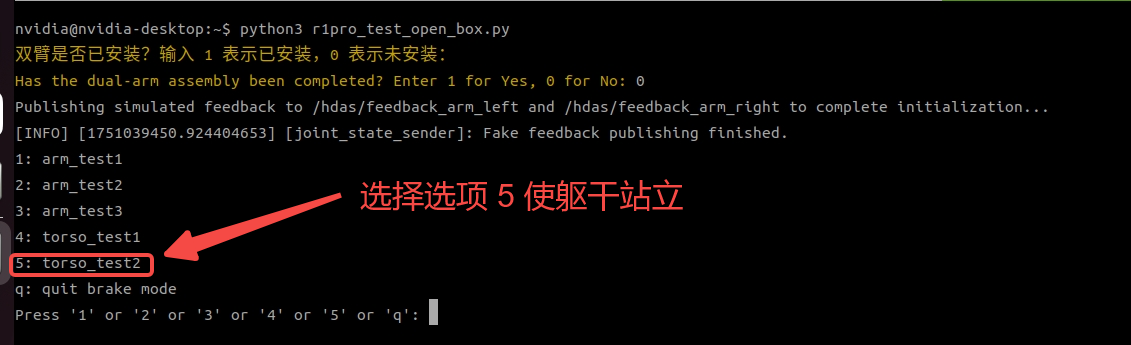

请输入 0 :(表示未安装机械臂) R1Pro_4.4_4_1stcheck_cn 请输入 5:(使躯干站立) R1Pro_4.4_5_1stcheck_cn 输入5然后按下Enter,R1 Pro将站立,按q即可退出Demo脚本。

5. 安装手臂

请先将机器人断电,再开始安装机械臂。

5.1 拆卸背部盖板

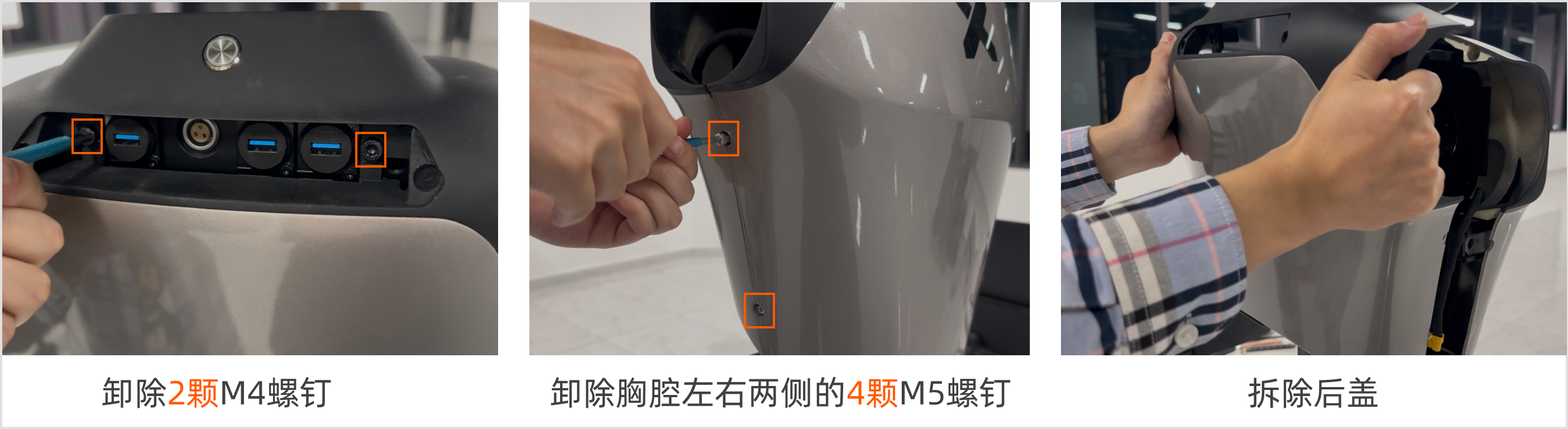

请按照以下步骤拆卸胸腔后盖:

  1. 打开背部盖板上的外设接口盖。
  2. 使用L型六角扳手(M4)卸下盖板下的两个M4螺钉。
  3. 使用L型六角扳手(M5)卸下胸腔盖板侧面的四个M5螺钉。

R1Pro_5.1_remove_rear_cn

5.2 拆卸前侧盖板

使用L型六角扳手(M5)卸除胸腔两侧的六个M5螺钉,如下图所示。

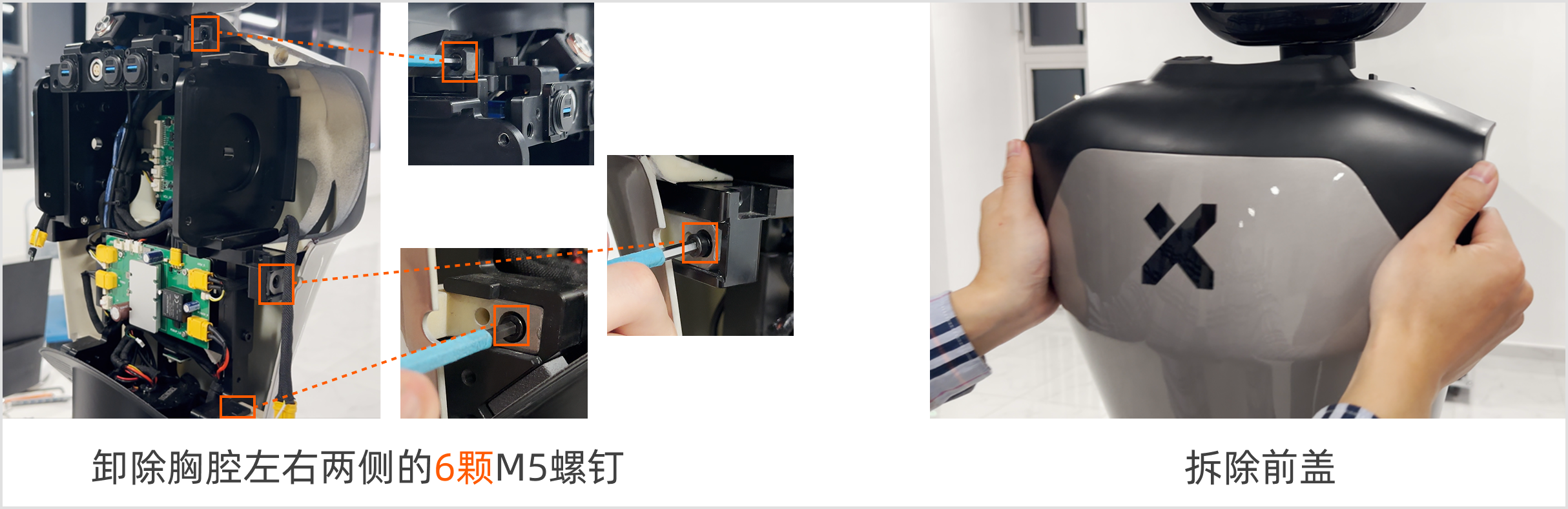

R1Pro_5.2_remove_front_cn

5.3 安装手臂

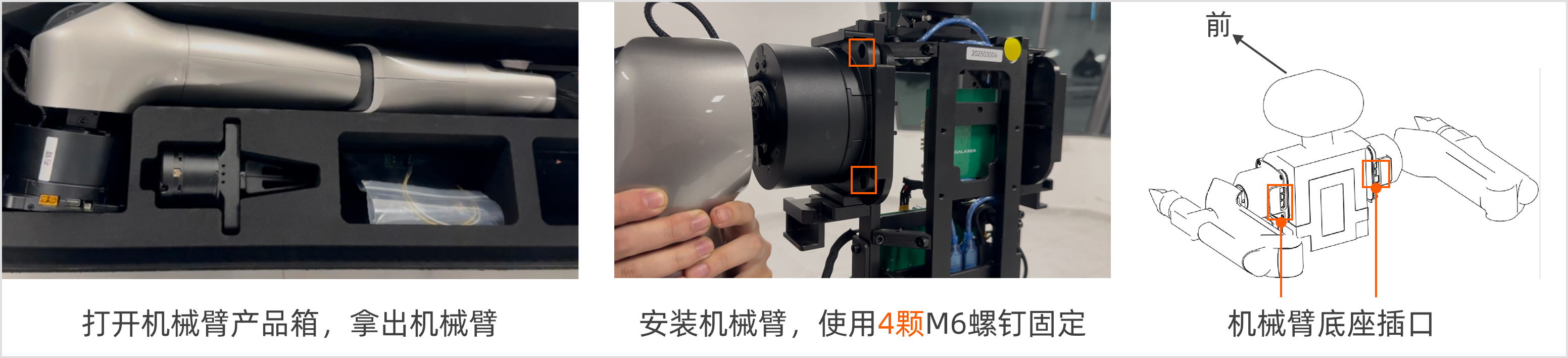

  1. 打开机械臂产品箱,拿出机械臂。机械臂底座贴有标签,注意区分左右臂。

  2. 使用六角L型扳手(5mm)和四个M6螺钉固定手臂。 注意:在安装机器人手臂时,您必须确保手臂底座上的端口朝向后方,如下图所示。 R1Pro_5.3_arm_install_cn

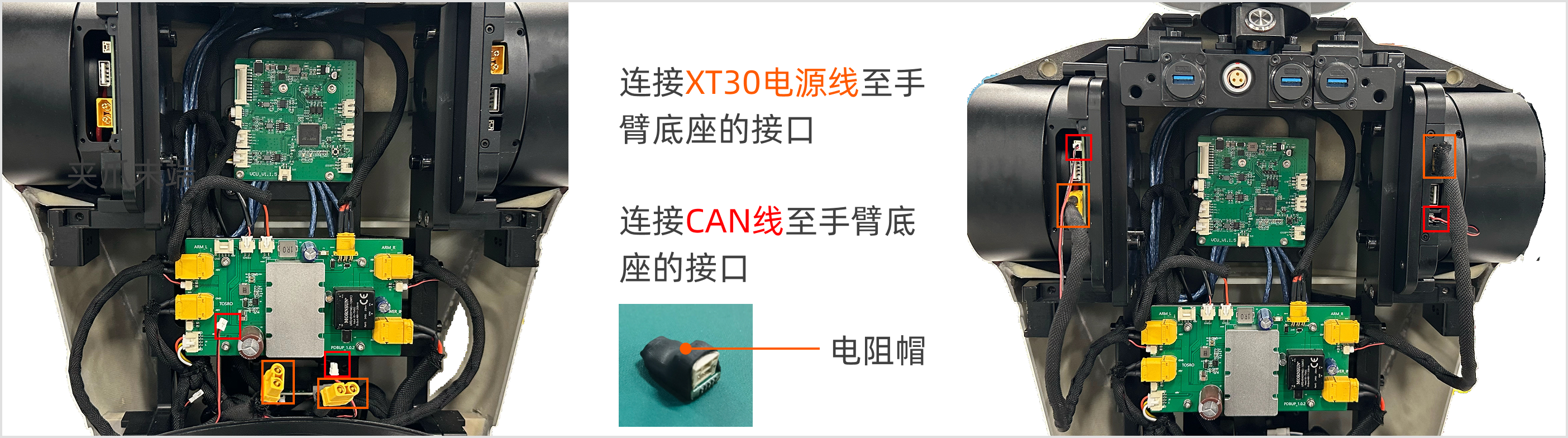

  3. 将机械臂电源线和CAN线连接到手臂底座端口。 注意:在插入CAN电缆之前,请先卸下电阻帽。如在未安装机械臂的状态下使用机器人,需要重新安装上电阻帽,建议您妥善保存。 R1Pro_5.3_arm_cable_cn

  4. 在确认与机器人手臂的通信连接成功后,通过反向执行上述第2.6节拆卸背部盖板和第2.7节拆卸前侧盖板的步骤,重新安装盖板。

5.4 安装夹爪

重要提示:为了您的安全,请在安装手臂之前使R1 Pro站立并关闭电源。

安装夹爪前,按下图中的左图所示,将机械臂摆放至零点位姿。通过以下步骤安装夹爪至机械臂末端(反转步骤即可拆卸夹爪)。

  1. 对齐检查:确保夹爪周围的3个安装孔与机械臂末端的3个安装孔对齐。
  2. 螺丝固定:对齐后,使用提供的3个螺丝将夹爪固定并紧固到机械臂末端。
  3. 牢固检查:紧固螺丝后,再次检查夹爪的安装是否对齐并是否牢固。
  4. 连接线束:连接机械臂末端关节J6外侧的CAN线束至夹爪的通信口。

R1Pro_5.4_install_gripper_cn

6. 第二次自检

在开始自检之前,请确保:

  • R1 Pro已站立。

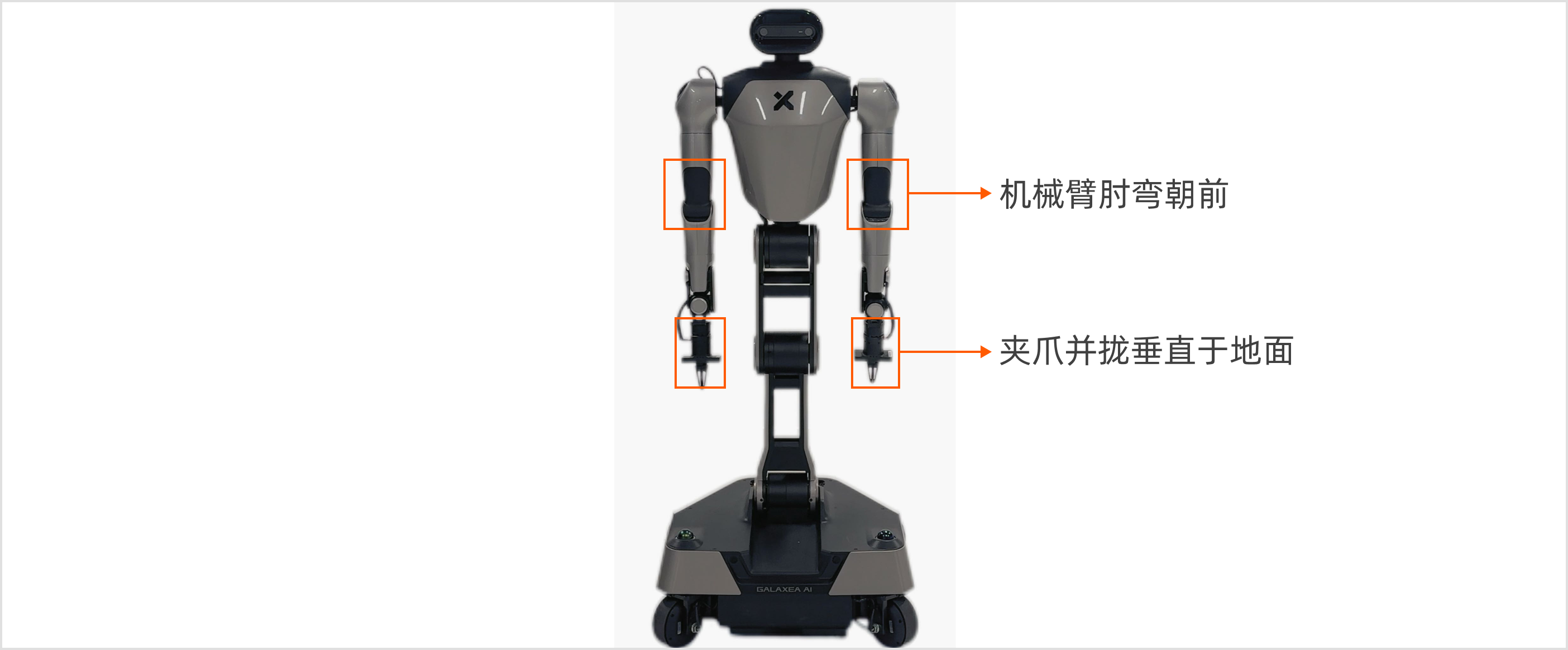

  • R1 Pro已正确安装手臂。此时手臂姿态应为肘关节连接处(黑色橡胶朝正前方);夹爪垂直朝下指向地面,且夹爪电缆朝外。

R1Pro_6_2ndcheck_cn

然后,开机并:

  1. 按照第4.3节-启动CAN驱动程序中的命令完成操作。

  2. Ctrl + B然后按C创建新终端。现在,开始启动驱动时间。

    source ~/galaxea/install/setup.bash
    cd ~/galaxea/install/startup_config/share/startup_config/script
     ./robot_startup.sh boot ../sessions.d/ATCStandard/R1PROBody.d/


  3. Ctrl + B然后按C创建新终端。现在,开始第二次自检。

    cd ~/galaxea/install
    source setup.bash
    ros2 run rds_ros rds_ros_node

    根据提示按下Enter回车键,通过后即可开始自检。

    此时,自检会检查当前产品所拥有的全部外设状态。在开箱时,无须关注除躯干、底盘及手臂之外的所有报错(可忽略此时的报错)。 R1Pro_4.4_6_1stcheck_cn

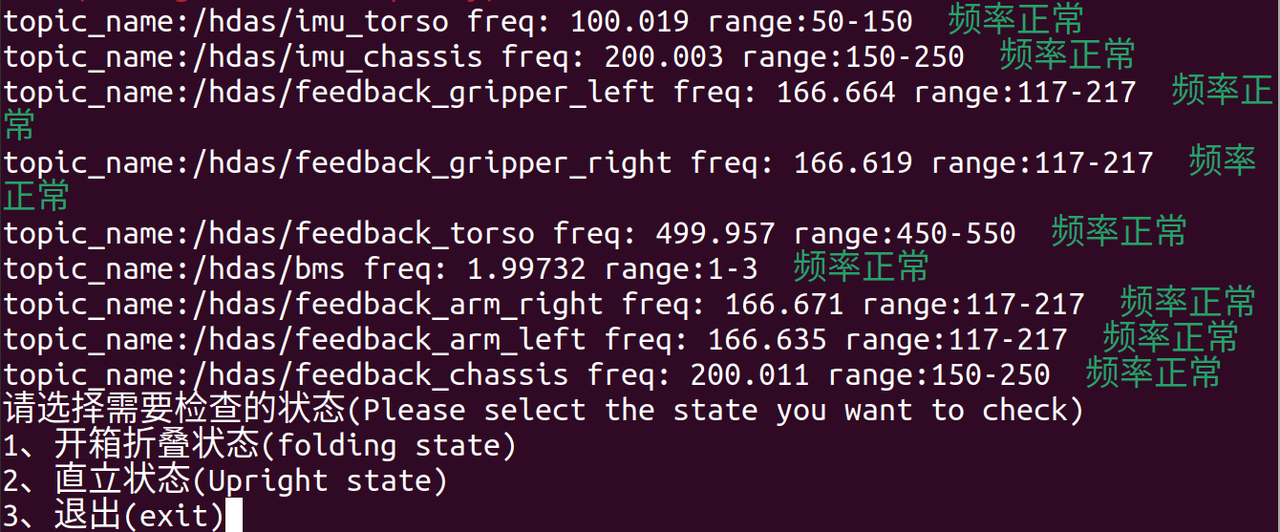

    等待自检进行完成后,请输入 2,开始进行直立状态(upright state)时,躯干直立且安装双臂的自检。 如果出现警告或报错,请及时联系我们提供技术支持! R1Pro_4.4_7_1stcheck_cn

    自检成功,即可按 3 退出。

7. Demo演示

重要提示:在对R1 Pro进行任何操作之前,您必须完成R1 Pro自检以确保安全。

完成上述所有操作后,将R1 Pro移动到一个开阔区域,确保周围没有障碍物,方可远程命令R1 Pro进行Demo演示。

在后续使用机器人的过程中,请参考R1 Pro Demo演示指南进行后续完整操作。
