R1 Pro 硬件介绍
本指南将为您详尽解读 Galaxea R1 Pro 硬件信息。
机器人产品详细规格参数如下：
参数规格
| 机械参数 | 备注 |
|---|---|
| 高度 | 总高：1700 mm 躯干高：800 mm 底盘高：346 mm |
| 宽度 | 胸腔宽：348 mm 肩宽：615mm 底盘：675 mm |
| 额定电压 | 48 V |
| 电源 | 锂电池 |
| 电池容量 | 35 Ah |
| 电池能量 | 1680 Wh |
| 电池管理系统 (BMS) | 支持 |
| 通风系统 | 低噪音局部空气冷却 |
| 风道数量 | 2 |
| 性能参数 | 备注 |
|---|---|
| 自由度 | 全身共26 DOF:单臂带夹爪8 DOF 底盘6 DOF 躯干4 DOF |
| 手臂负载 | 额定: 3.5 KG@0.5 m最大: 5 KG@0.5 m |
| 操作范围 | 垂直: 0 ~ 2000 mm水平半径: 716 mm （带夹爪861mm） |
| 功能 | 躯干：升降/横摆/俯仰底盘：阿克曼/平移/旋转 |
| 控制 | 备注 |
|---|---|
| 遥控器 | 无线频率: 2.4 G最大遥控范围: 1.5 km |
| 通信接口 | USB2.0、HDMI、以太网 |
机器人结构

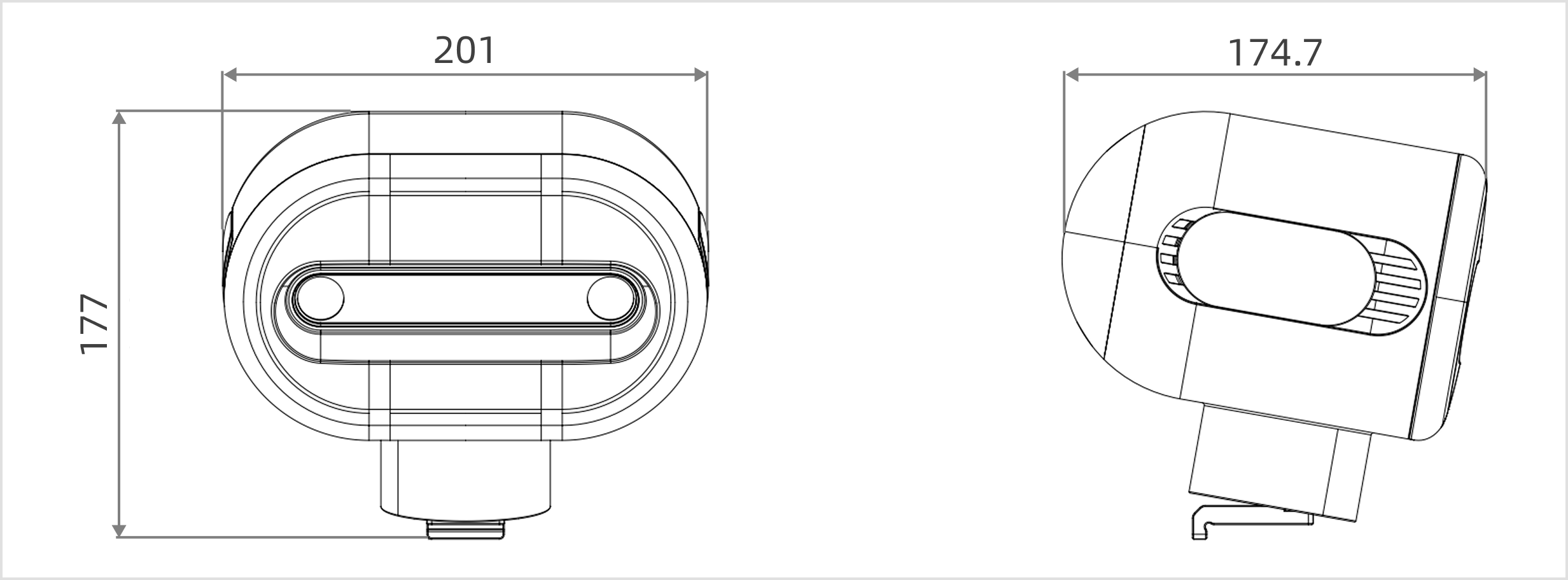

头部
Galaxea R1 Pro 头部配备了双目相机。
| 头部 | 备注 |
|---|---|
| 尺寸 | 201L x 174W x177H mm |
| 自由度 | 无 |
| 传感器 | 内置双目相机 |

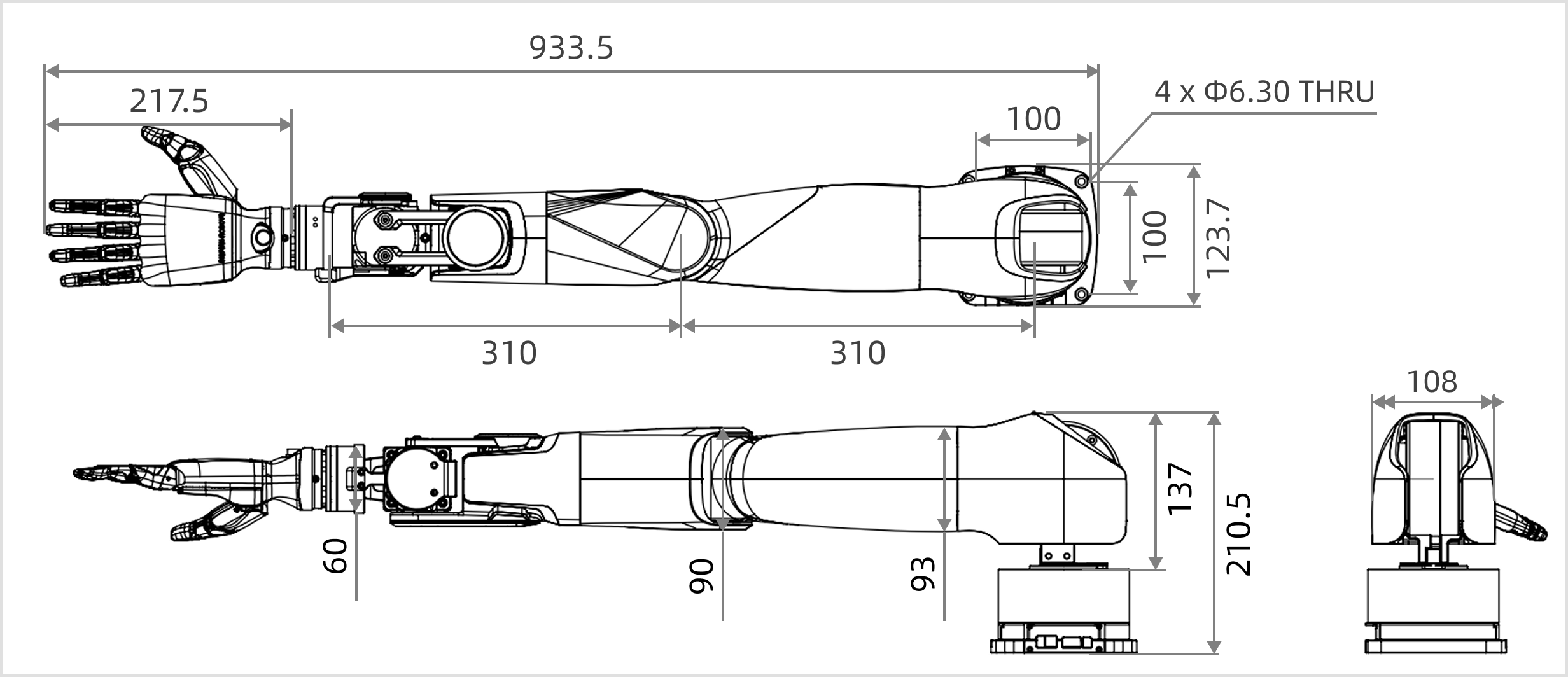

机械臂
Galaxea R1 Pro标配两只Galaxea A2机械臂和两个G1夹爪。
| 机械臂 | 备注 |
|---|---|
| 单臂工作半径 | 620 mm |
| 自由度 | 7 |
| 重量 | 7 kg |
| 额定负载 | 3.5 kg@0.6m |
| 最大负载 | 5 kg@0.6m |
| 最大末端线速度 | 7.5 m/s |
| 最大末端加速度 | 10 m/s² |
| 重复定位精度 | 0.5 mm |

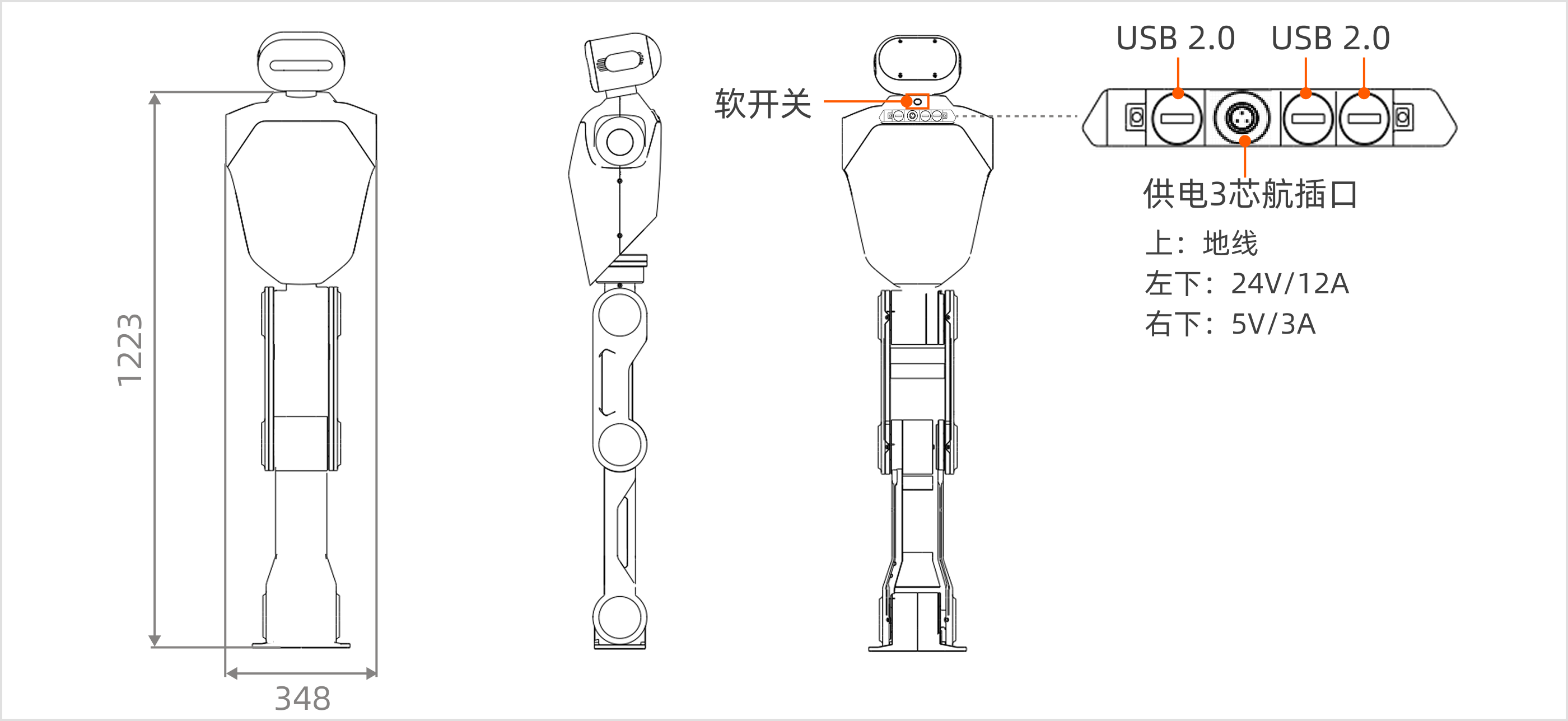

躯干
| 躯干 | 备注 |
|---|---|
| 尺寸 | 1223H x 348W mm |
| 自由度 | 4 |
| 功能 | 升降/横摆/俯仰 |
| 腰部运动空间（偏航） | ± 170° |
| 臀部运动空间（俯仰） | ± 100° |
| 膝关节运动空间 | W1: 0°~100° W2: -154°~145° |
| 躯干电机扭矩 | 额定: 108 Nm 最大: 304 Nm |
| 软开关 | 用于开启/关闭R1 Pro电源。 |
| USB接口 | USB2.0，用于连接鼠标和键盘等外部设备。 |
| 3-Pin 航空插头 | 用于为外部设备供电。 上：地线 左下：恒温25℃下，24V/12A 右下：恒温25℃下，5V/3A |

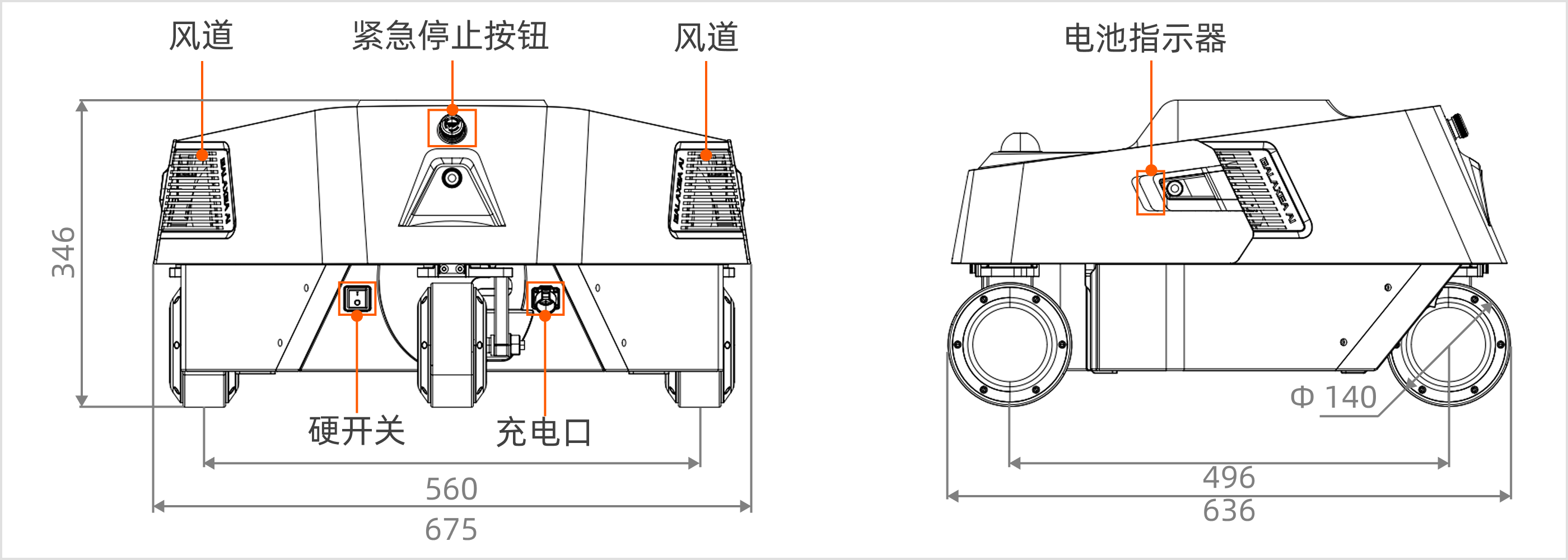

底盘
| 底盘 | 备注 |
|---|---|
| 尺寸 | 675L x 636W x 346H mm |
| 额定电压 | 48 V |
| 硬开关 | 用于开/关闭R1 Pro电源。 |
| 紧急停止按钮 | 紧急或危险情况下，按下可立即停止所有操作。 |
| 风道 | 82m³/min，用于散发机器内部产生的热量，防止因过热导致性能下降或不稳定。 |
| 电池指示器 | 用于开启/关闭R1 Pro电源。 |
| USB接口 | USB2.0，用于连接鼠标和键盘等外部设备。 |
| 3-Pin 航空插头 | 三色呼吸灯显示电源使用状态。🟩绿色：70%以上🟨黄色：30% ~ 70%🟥红色：低于30%绿色闪烁：充电中 |

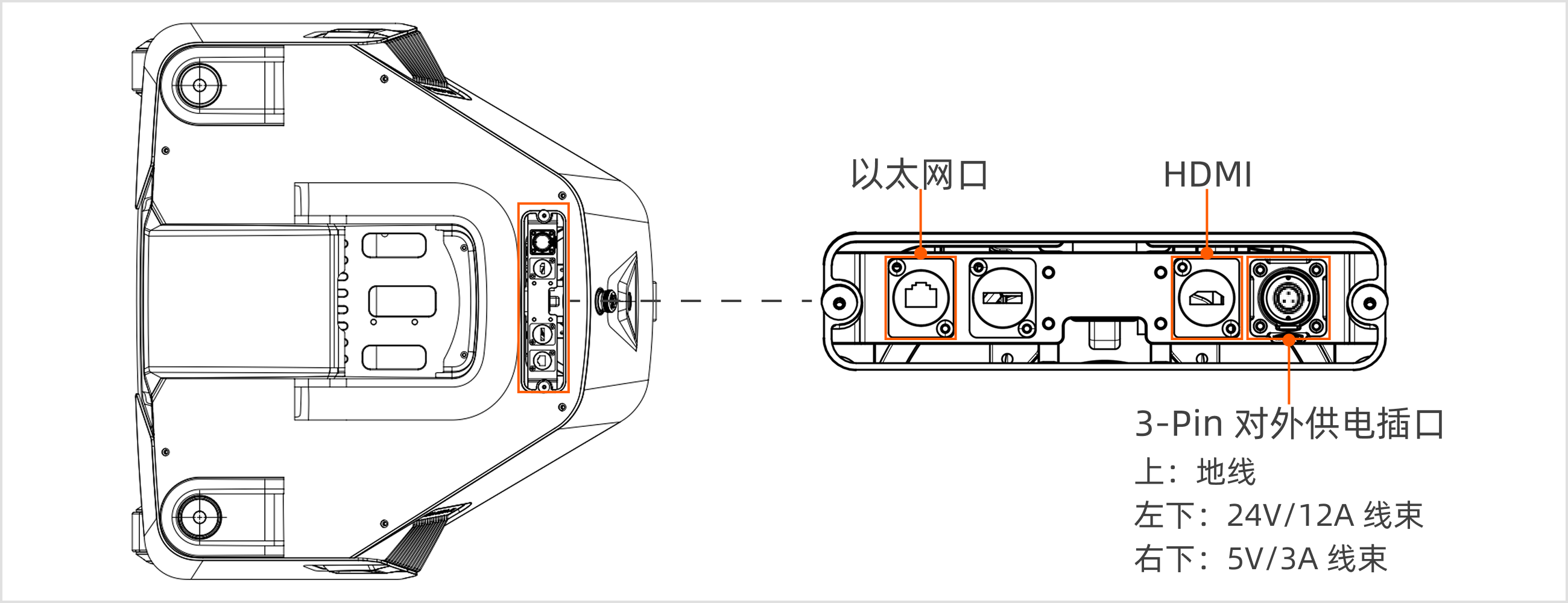

底盘的外设接口位于底盘后侧顶部。
| 外设接口 | 备注 |
|---|---|
| 以太网口 | 用于连接以太网。 |
| HDMI | 用于连接显示屏。 |
| 3-Pin 对外供电插口 | 用于为外部设备供电。 上：地线 左下：恒温25℃下，24V/12A 右下：恒温25℃下，5V/3A |

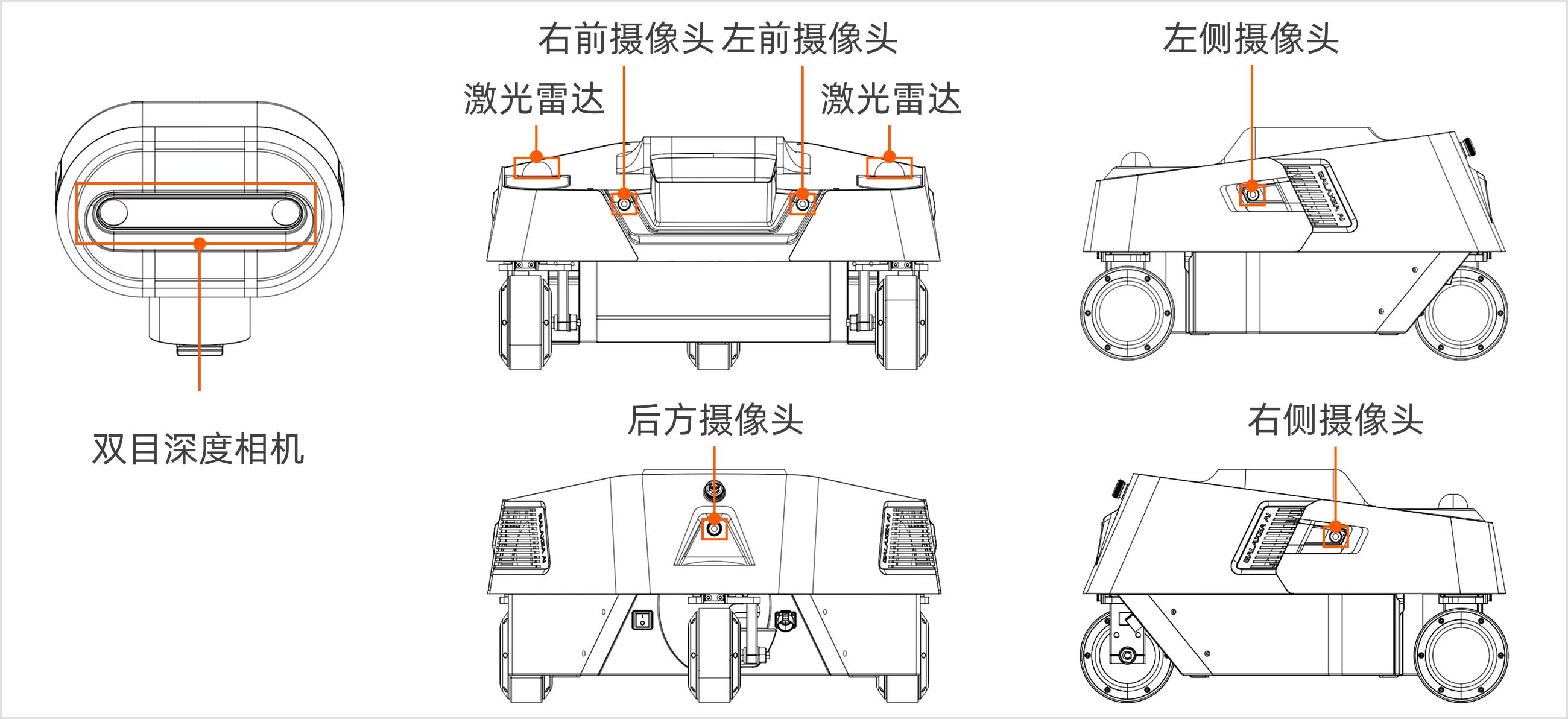

传感器
Galaxea R1 Pro标配1个头部双目相机、5个底盘相机和1个激光雷达。
如需选配腕部相机和2个激光雷达，请致电4008780980。
| 传感器 | 备注 |
|---|---|
| 相机 | 头部：1 x 双目相机 腕部：2 x 单目深度相机（选配） 底盘：5 x 单目相机 |
| 激光雷达 | 2 x 360° |
相机
| 规格 | 头部 | 腕部 | 底盘 |
|---|---|---|---|
| 类型 | 双目相机 | 单目深度相机 | 单目相机 |
| 数量 | 1 | 2 | 5 |
| 输出分辨率 | 1920 x 1080 @30FPS | 1280 x 720 @30FPS (RGB 1920 x 1080) | 1920 x 1080 @30FPS |
| 视场角 | 110°H x 70°V x 120°D | 87°H x 58°V x 95°D | 118°H x 62°V |
| 深度范围 | \ | 0.2 m ~ 3 m | \ |
| 工作温度 | -10 °C ~ +45°C | 0 ~ +85℃ | -40 ~ +85℃ |
| 尺寸 | 175L x 30W x 32H mm | 90L x 25W x 25H mm | 30L x 30W x 23H mm |
| 重量 | 164 g | 75 g | <50 g |
激光雷达
底盘配备360°激光雷达，精度高且抗干扰能力强。
| 条目 | 说明 |
|---|---|
| 数量 | 1 ~ 2 |
| 视场角 | 360°H x 59°V |
| 激光波长 | 905 nm |
| 近距离盲区 | 0.1 m |
| 数据端口 | 100 BASE-TX 以太网 |
| IMU | 内置IMU |
| 工作温度范围 | -20 ~ +55℃ |
| 尺寸 | 65L x 65W x 60H mm |
| 重量 | 265 g |
计算单元
| 单元 | 单 SoC | 双 SoC |
|---|---|---|
| 基本计算能力 | 8核 2.2GHz CPU | 2 * 8核 2.2GHz CPU |
| 深度学习能力 | 200 TOPS | 550 TOPS |
| 内存芯片 | 1 x LPDDR5@32G | 2 x LPDDR5@32G |
| 硬盘 | 1 x SSD@1T | 2 x SSD@512G |
| 相机 | 8 x GMSL | 8 x GMSL (SoC-1) + 8 x GMSL (SoC-2) |
| 以太网 | 4 x 千兆以太网 (M12) | 3 x SoC-1 千兆以太网 (M12) + 3 x SoC-2 千兆以太网 (M12) |
| WiFi 模块 | M.2 WiFi 带AP模式 | M.2 WiFi 带AP模式 |
如需不同配置，请致电4008780980。
